解密内六角圆柱头轴肩螺钉

解密内六角圆柱头轴肩螺钉

GB5281与ISO7379标准的核心应用

01

轴肩螺钉的定义与核心结构

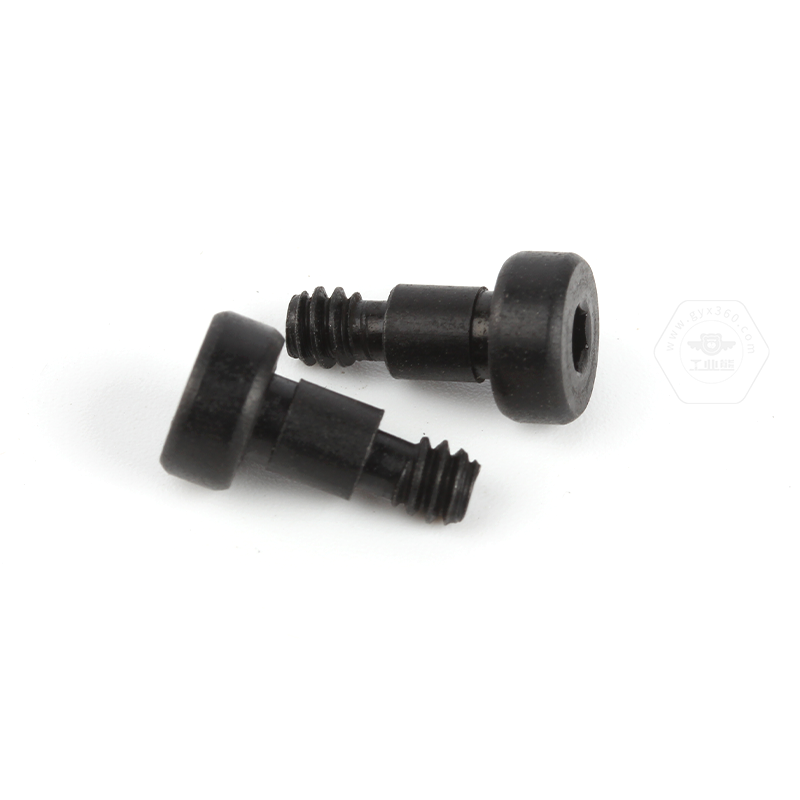

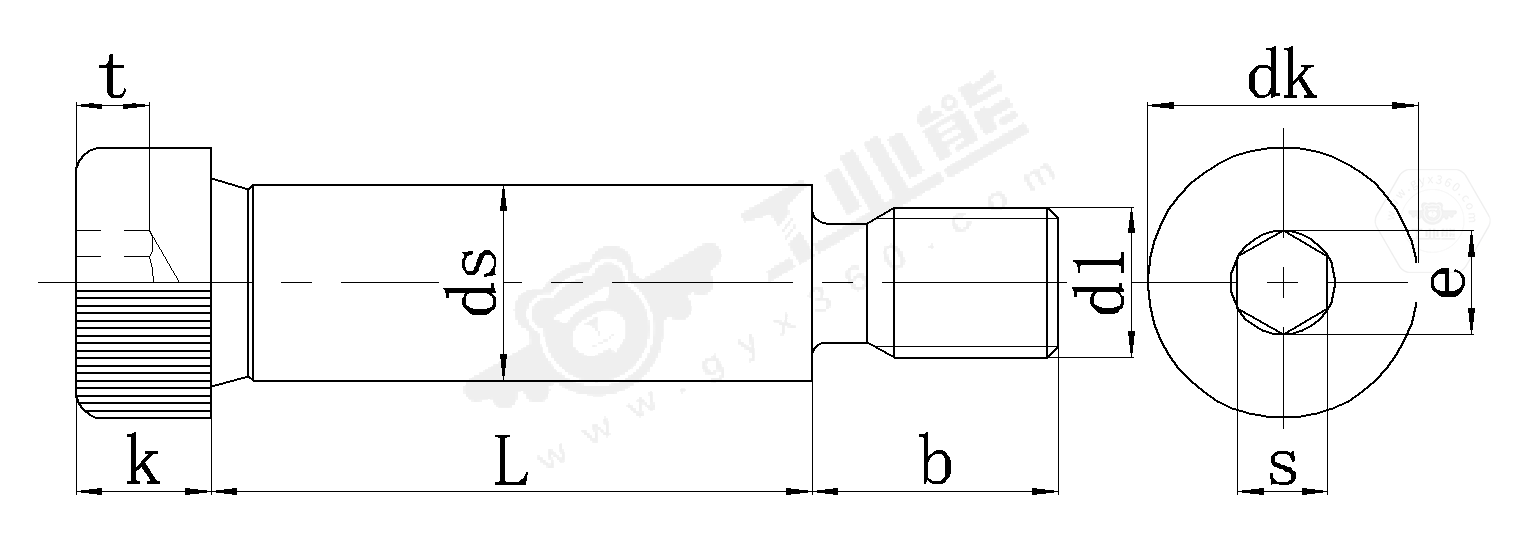

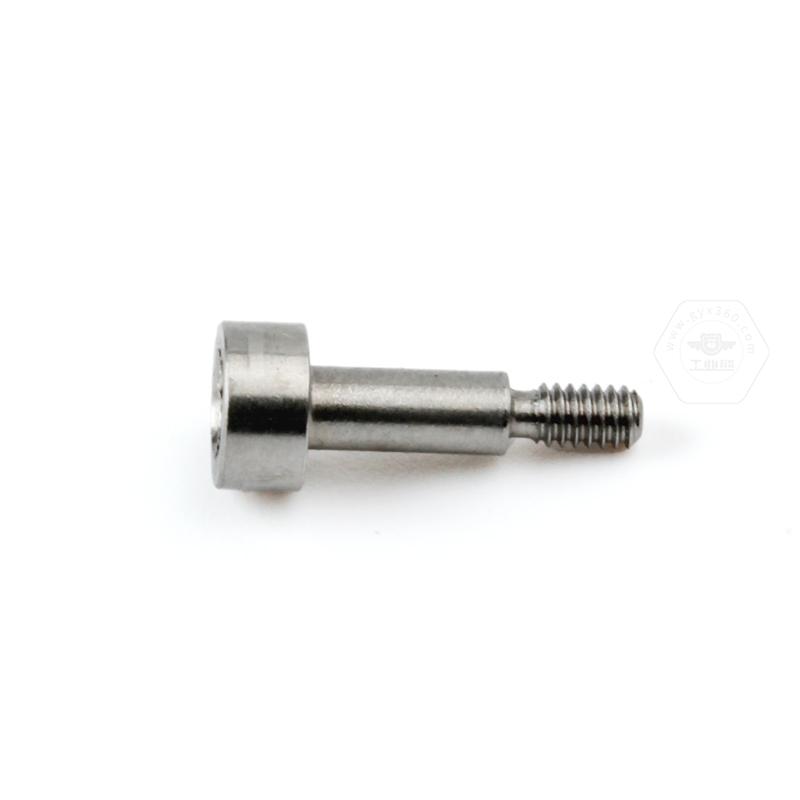

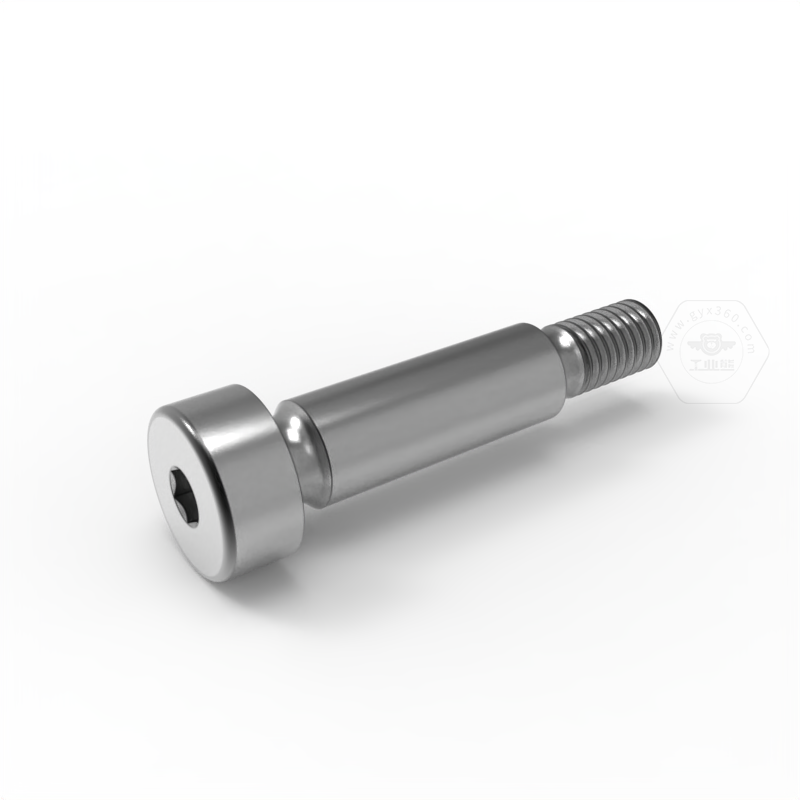

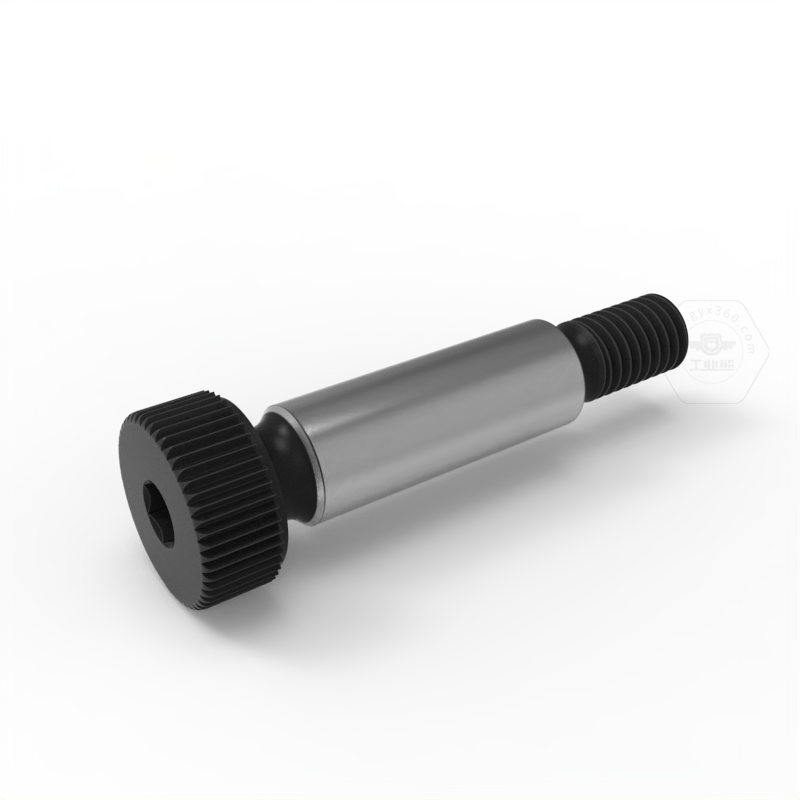

内六角圆柱头轴肩螺钉是一种集定位与紧固功能于一体的精密紧固件，其结构分为螺纹段（紧固）和光杆轴肩段（定位），其独特设计在于头部下方的轴肩结构——光杆直径显著大于螺纹直径。其头部采用内六角驱动设计，轴肩直径（ds）通常大于螺纹直径（d），例如M8螺纹对应ds=10mm的光杆。轴肩螺钉这种差异化设计有效解决了传统螺钉易松动、定位精度不足的问题。

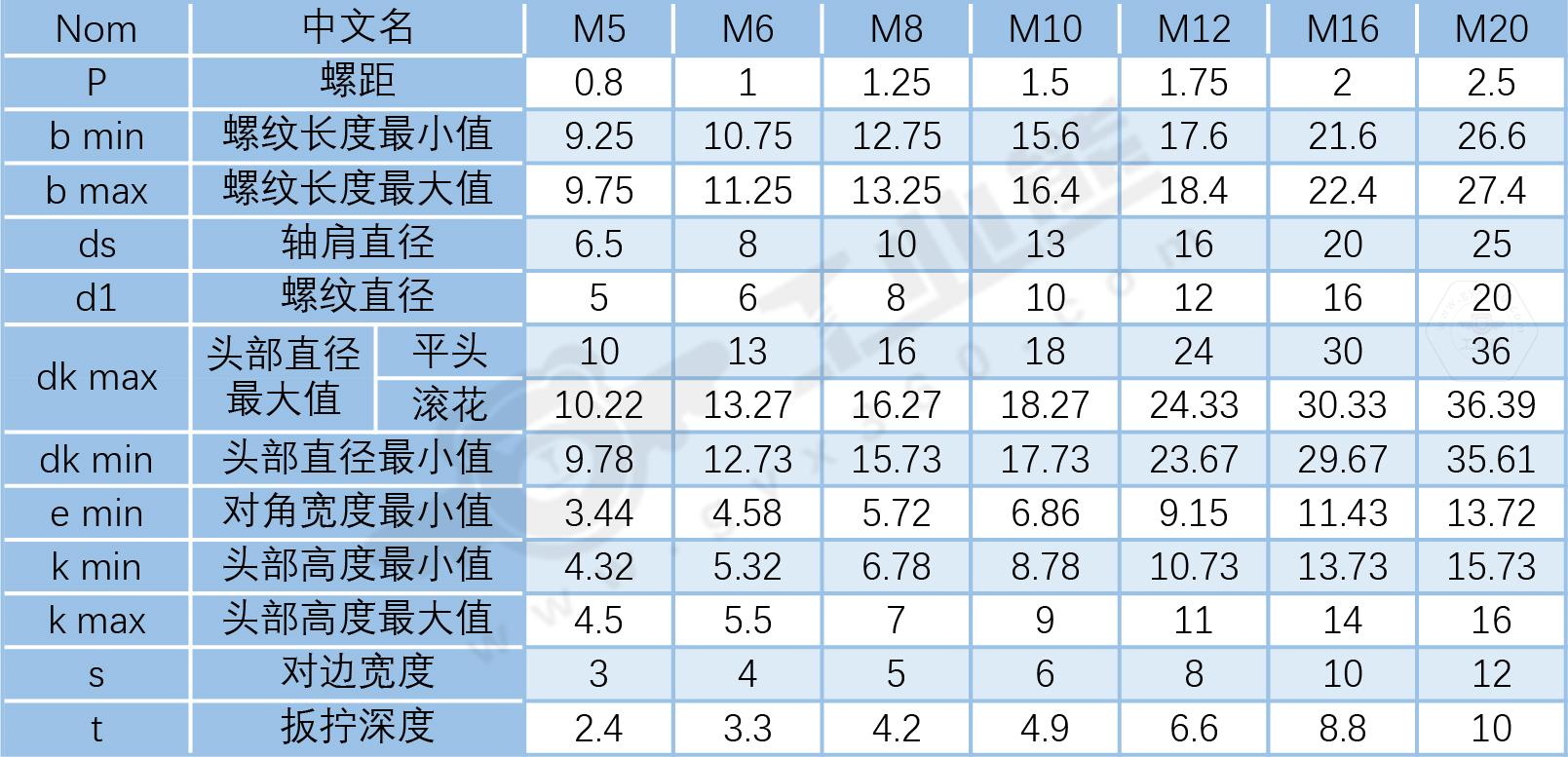

以GB 5281（中国国标）规范的内六角圆柱头轴肩螺钉为例，M5螺纹其通常的对应的规格表述为（6.5xM5x12）带表“轴肩直径x螺纹直径x轴肩长度”；这与常规螺钉的规格表述（M5x12）代表的“螺纹直径x头下长度”具有显著的不同。并且标准规范下的轴肩直径、螺纹直径、轴肩长度具有严格对应关系，任意更改即为厂标件或定制件。

02

核心作用：精度与强度的双重保障

轴肩螺钉的独特结构赋予其两大核心优势：

精准定位：光杆直径公差范围通常严格控制在 f9/h8 级别（如±0.025mm），确保装配时零件孔轴同心，适用于需精密导向的场合（如轴承固定）。

抗剪切与抗振：光杆段承受径向力，螺纹段仅提供轴向锁紧，分离受力模式大幅提升连接可靠性。

03

 GB 5281与ISO 7379：双重标准下的性能优势与技术差

GB 5281与ISO 7379在核心技术指标上高度一致，均覆盖 M5-M20 螺纹规格及 6.5-25mm 轴肩公称尺寸。两者的主要差异体现在公差体系与性能标识：ISO 7379 通过 f9/h8 双公差等级满足不同场景需求，而 GB 5281则通过形位公差表明确同轴度与垂直度要求。此外，ISO 标准产品因几何结构限制，在拉伸测试中需标注 "0" 前缀性能等级（如012.9 级），这一特性在高强度应用场景中需特别注意。

04

轴肩螺钉的应用场景深度解析





内六角轴肩螺钉凭借其轴肩定位与紧固一体化的设计，在多领域发挥关键作用。

在机械传动系统中，它广泛用于电机、减速机等设备，确保齿轮、带轮与轴的同轴度并承受径向剪切力，如汽车发动机正时齿轮的固定。

精密仪器与电子设备依赖其高精度尺寸控制，例如光学设备和医疗机械的核心部件连接，可耐受长期振动。

在模具与工装夹具中，轴肩部分引导滑块或模板的直线运动，同时承受侧向载荷，是冲压模具的常用元件。

高温与腐蚀环境下，不锈钢或高温合金（如 A286）材质的螺钉可耐受 1000℃高温，适用于航空航天发动机和核电站。

此外，汽车悬挂系统及引擎盖固定也依赖其耐疲劳性能应对高频振动。
